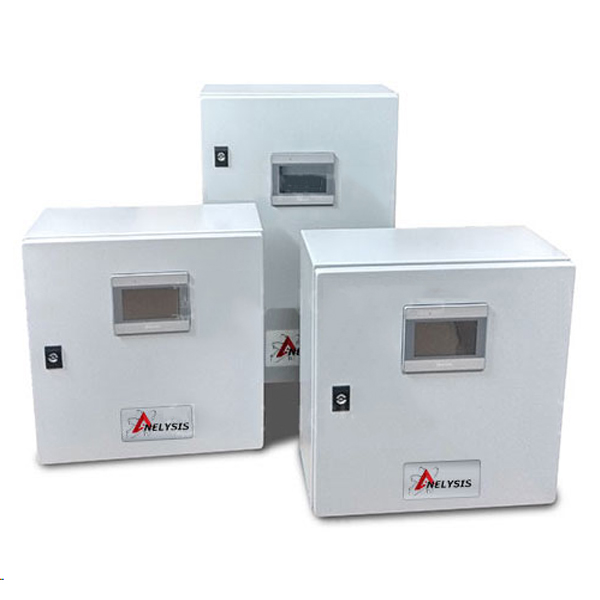

Total Lubrication Controller (TLC)

Total Lubrication Controller (TLC)

0

2 oplossingen in 1 product!

TLC (Total Lubrication Controller) is ontwikkeld om 2 rollen uit te voeren:

  • Regeling van bijna alle soorten centrale smeersystemen
  • Monitoring van de vloeistofstroom van maximaal 100 kritische smeerpunten

2 oplossingen in 1 product!

TLC (Total Lubrication Controller) is ontwikkeld om 2 taken uit te voeren:

  • Regeling van bijna alle soorten centrale smeersystemen
  • Monitoring van de vloeistofstroom van maximaal 100 kritische smeerpunten

Kenmerken

  • Groot kleurenaanraakscherm
  • Gebruiksvriendelijke interface
  • Eenvoudig programmeren
  • Zeer configureerbaar
  • Geïntegreerde communicatieserver
  • Externe toegang en rapportage

Toepassing

Koelbedden – Schroeftransporteurs – Graafwielrad-graafmachines – Reclaimers

Geconsolideerde segmenten – Afwerk- & opfreesmachines – 5 Stand – Morgoil – Ovens – Coilers – Uitlooptafels – Schaar Levelers – Accumulatoren

Draadsectie – Calandar-rollen – Yankee-rollen Pulpmachines – Roerwerken – Walsen – Droogcilinders – Perswalsen – Viltrollen – Bankrollen Geleiderollen



Progressief Systeem

Tweeleidingensysteem

Open Gear Spray Systeem

Installatie Voorbeelden


Controle Capaciteiten

Picture5b

Picture4b

Monitoringscapaciteiten

Oval Gear
Flow Meters

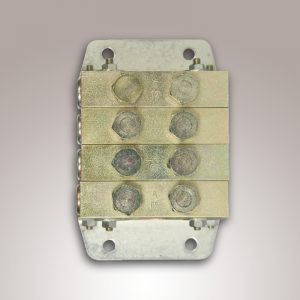

Tweeleiding
Verdelers

FL / PDI
Injectors

Tweeleiding
Reversing Valves

Proximity
Switches

Contact
Switches

  • Monitoring van maximaal 16 smeerpunten in de standaardversie (uitbreidbaar tot 100+)
  • Punten kunnen zonder beperkingen worden toegewezen in twee onafhankelijke groepen (8-8, 4-12 enz. Verschillende smeersystemen / zones)
  • Verschillende doelwaarden voor elke groep en smeerpunt (elk punt kan verschillende smeringseisen hebben)
  • Lokale indicatie en afstandsfoutsignaal wanneer een punt de doelwaarde mist.
  • Interface eenvoudig in te stellen
  • Gekleurd touchscreen
  • Meerdere beveiligingsniveaus om ongeoorloofde toegang te voorkomen
  • Presentatie van de gegevenstrend
  • Gebeurtenis- en foutgeschiedenis
  • Bewaking op afstand en bediening via Ethernet vanaf een pc
  • Bewaking op afstand en bediening vanaf tablets en mobiele telefoons (vereist WiFi)

Interface Voorbeelden


Grafische voortgang wijzerplaten


Error log


Kleur gecodeerde voortgangsbalken


Data trend presentatie

Functionaliteit

Type pompen:

Elektrisch, Pneumatisch

Type kleppen:

Hydraulisch, Pneumatisch, Elektrisch

Einde lijnschakelaars:

Drukschakelaars (X2), Drukverschilschakelaar

Distributors schakelaars:

Contact, Inductieve PNP

Zone kleppen:

Elektrisch

Reservoir bijvulling pompen:

Pneumatisch

Spray systemen:

Preblow, afterblow mondstukreiniging

Connectiviteit:

Droog contactalarmrelais, Ethernet-kabelpoort, Wi-Fi (optioneel)

Specificaties

Input Voltage:

240/400V

Control Voltage:

24V

Unit afmetingen:

40x30x20 cm

Unit gewicht :

10kg

Behuizing beoordeling:

IP 56
